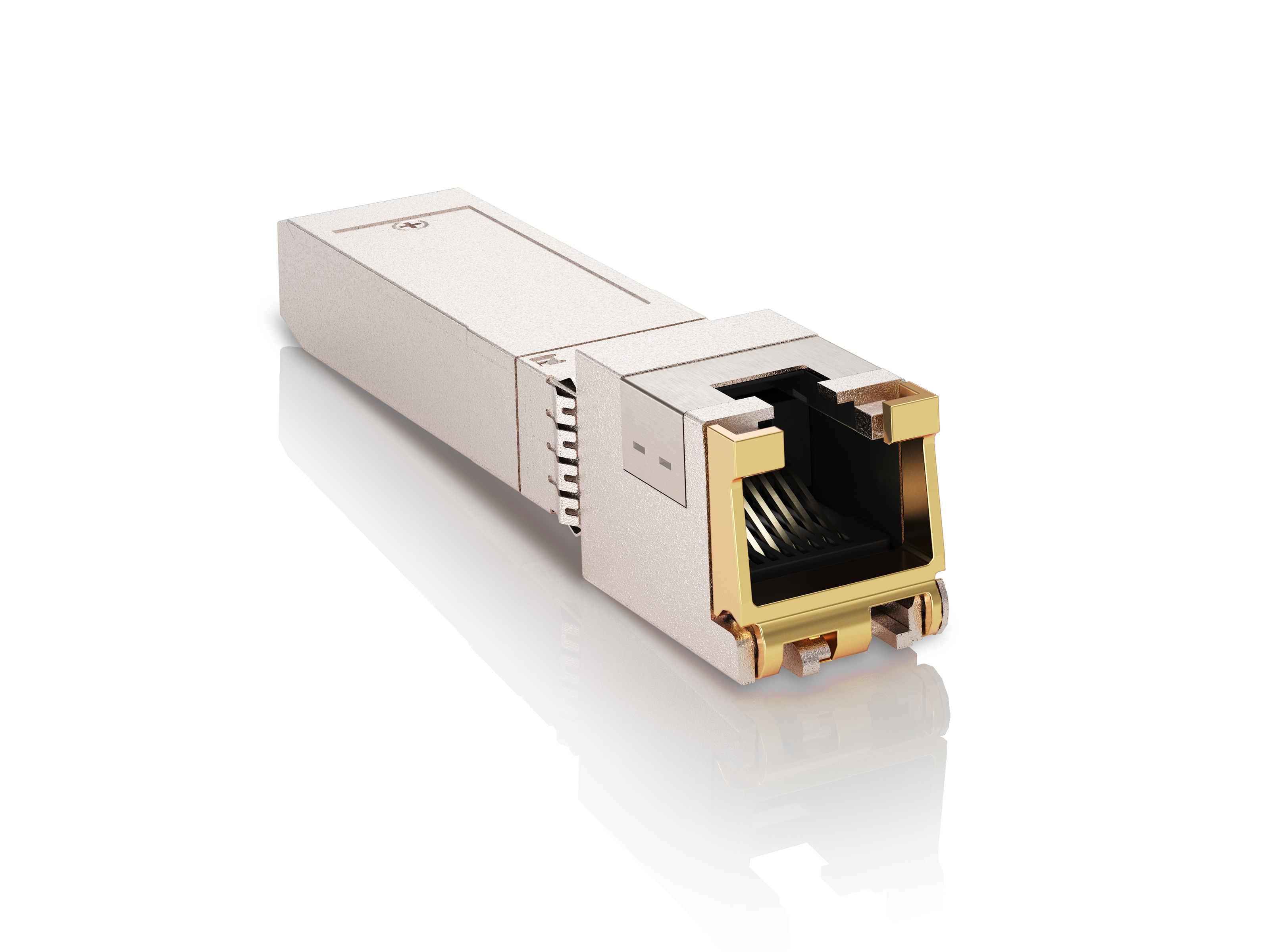

Basler 10GBASE-T モジュール、銅線-SFP+ 変換#
情報
このモジュールは、次のインターフェイスカードおよびケーブルに対応しています。
一般仕様#
| 2200003062 | |
|---|---|
| 注文番号 | 2200003062 |
| イーサネット フォーマット | 10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T |
| トランシーバー | 全二重銅線 PHY |
| データレート | 1～10 Gb/s |
| ホストインターフェース | SFP+ / SGMII |
| ネットワークインターフェース | RJ-45 |
| 最大ケーブル長 | Cat 5e：30 m (1000BASE-T) Cat 6a：30 m (10GBASE-T) |
| ケーブルタイプ | ツイストペア銅線（Cat 5e / Cat 6 / Cat 6a） |
| 消費電力 | 最大 1.2 W |
| フォームファクタ | ホットプラグ対応 SFP+ |
| 動作ケース温度 | 0 °C ～ +65 °C |
| 電源電圧 | 3.3 V |
| 適合性 | RoHS、鉛フリー、SFP+ MSA (SFF-8431、SFF-8432)、SFF-8472、IEEE 802.3an、IEEE 802.3bz、IEEE 802.3ae |
| ESD（人体モデル） | 高速ピンで1 kV、その他のすべての電気入力で2 kV（MIL-STD-883、Method 3015.4 / JESD22-A114-A、HBM）。取り扱い時には引き続き標準的なESD予防措置を講じてください。本モジュールはESD保護パッケージに封入されて出荷されます。開梱および取り扱いは、必ずESD保護された作業スペースで行ってください。 |
外形寸法#
RJ-45 コネクタ#
ネットワークインターフェイスは、ツイストペア銅線イーサネット用の標準的な RJ-45 レセプタクルです。トランシーバーモジュールは、オートネゴシエーションによる 10GBASE-T、5GBASE-T、2.5GBASE-T、および 1000BASE-T をサポートしています。デフォルトでは、トランシーバーモジュールは優先マスターモードで全二重デバイスとして動作します。自動 MDI/MDI-X クロスオーバー検出が有効になっています。外部クロスオーバーケーブルは必要ありません。
性能仕様#
絶対最大定格#
以下の値は絶対最大定格（損傷しきい値）です。他のすべてのパラメータが推奨動作条件内に収まっていても、単一の制限値を超えた場合、モジュールが即座に破損する可能性があります。
| パラメーター | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|
| 電源電圧（3.3 V） | — | — | 4 | V |
| 保管温度（結露なきこと） | -40 | — | 85 | °C |
| 通電時のケース温度範囲 （結露なきこと） | -5 | — | 65 | °C |
| 相対湿度 | 5 | — | 95 | % |
| 高速ピンにおける静電気放電電圧（人体モデル） | — | — | 1000 | V |
| その他のピンにおける静電気放電電圧（人体モデル） | — | — | 2000 | V |
推奨動作条件#
| パラメーター | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|
| データレート | 1 | — | 10 | Gb/s |
| 3.3 V電源電圧 | 3.13 | 3.3 | 3.47 | V |
| ケース温度 | 0 | — | 65 | °C |
| 消費電力 | — | — | 1.2 | W |
| 供給電流 | 320 | — | 375 | mA |
| 突入電流 | — | — | 30 | mA |
| 伝送距離（Cat 5e） | — | — | 30 | m |
| 伝送距離（Cat 6a） | — | — | 30 | m |
| クロック許容差 | — | — | ±50 | ppm |
情報
推奨されている10GigE Interface Card, 2-CH, SFP+を使用して動作させる場合、トランシーバーモジュールの消費電力は最大1.2 Wです。この値は、SFP MSA仕様で定義されているPower Level IIの範囲内です。
安全性と取り扱い#
情報
SFP+銅線モジュールの挿抜寿命には制限があります。最大挿抜回数については、ホストシステムの仕様に従ってください。
情報
トランシーバーモジュールをインターフェースカードのSFP+ポートに挿入します。トランシーバーモジュールのRJ-45コネクタを、Basler Cable GigE, Cat6a, RJ45 sl hor/RJ45, Sなどの適切なイーサネットケーブルに接続します。
詳細情報#
トランシーバーをGigEシステムに接続する前に、ご使用のカメラモデルに関するトピックをお読みください。カメラのトピックは、Area and Line Scan Camerasセクションにあります。
カメラのインストールについては、Hardware Installation (GigE Cameras)のトピックで説明しています。
ネットワーク設定については、Network Configuration (GigE Cameras)のトピックを参照してください。
10GigE Interface Card, 2-CH, SFP+とこのトランシーバーモジュールを使用してGigEシステムをセットアップするためのインストール手順は、Hardware Installation (GigE Cameras)のトピックで説明しています。
