Heat Sinks and Active Fan (boost V)#
情報
- The heat sinks aren't suitable for Basler boost R cameras.
- Using an active fan is optional for all Basler boost V cameras, but is recommended for the boA5120-230cc and boA5120-230cm camera models.
Installing a cooling device is only necessary if your application causes the camera to exceed its maximum operating temperature specified in the "Environmental Requirements" section of your camera model topic. You can find your camera topic in the Area and Line Scan Cameras section.

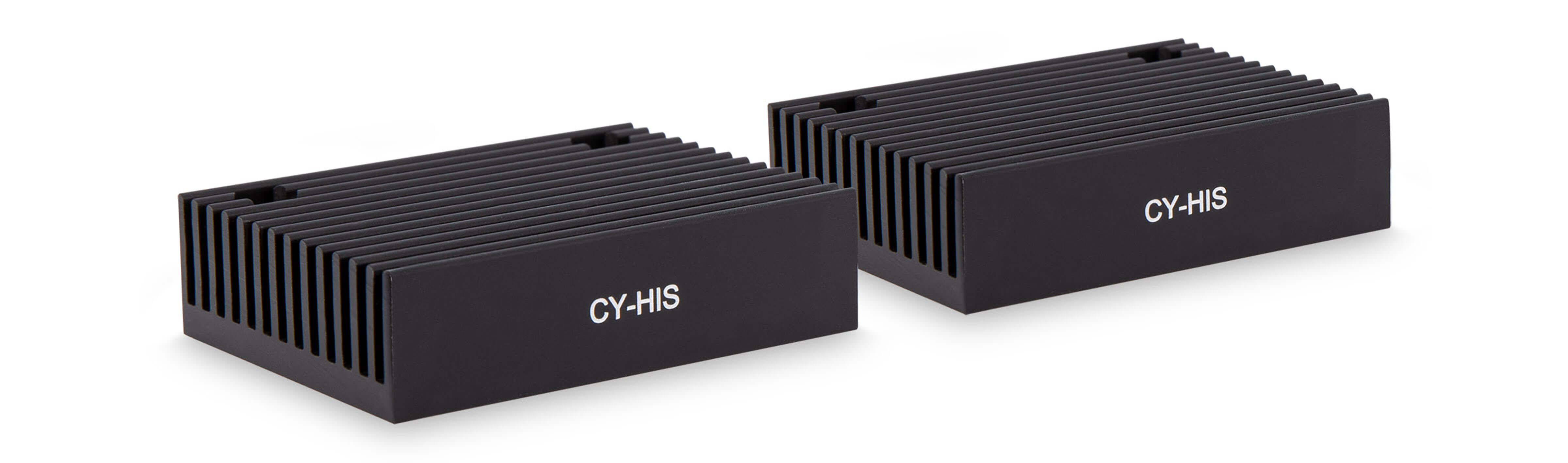

Heat Sinks#
- 注文番号：2200001253
- この注文番号では、2個のヒートシンクが提供されます。各ヒートシンクには、カメラ側に取り付けるための2本のネジが付属しています。
最適な冷却効果を得るために、Baslerはカメラの両側で2つのヒートシンクを使用することをお勧めします。
Technical Drawings#
物理的仕様#
| 寸法 | Technical Drawingsを参照してください |
| 材料 | 黒色陽極処理アルミニウム |
| ネジ | M4 × 7, DIN 7984 |
概要#
| RoHS適合 | はい |
| 保証 | 3年 |

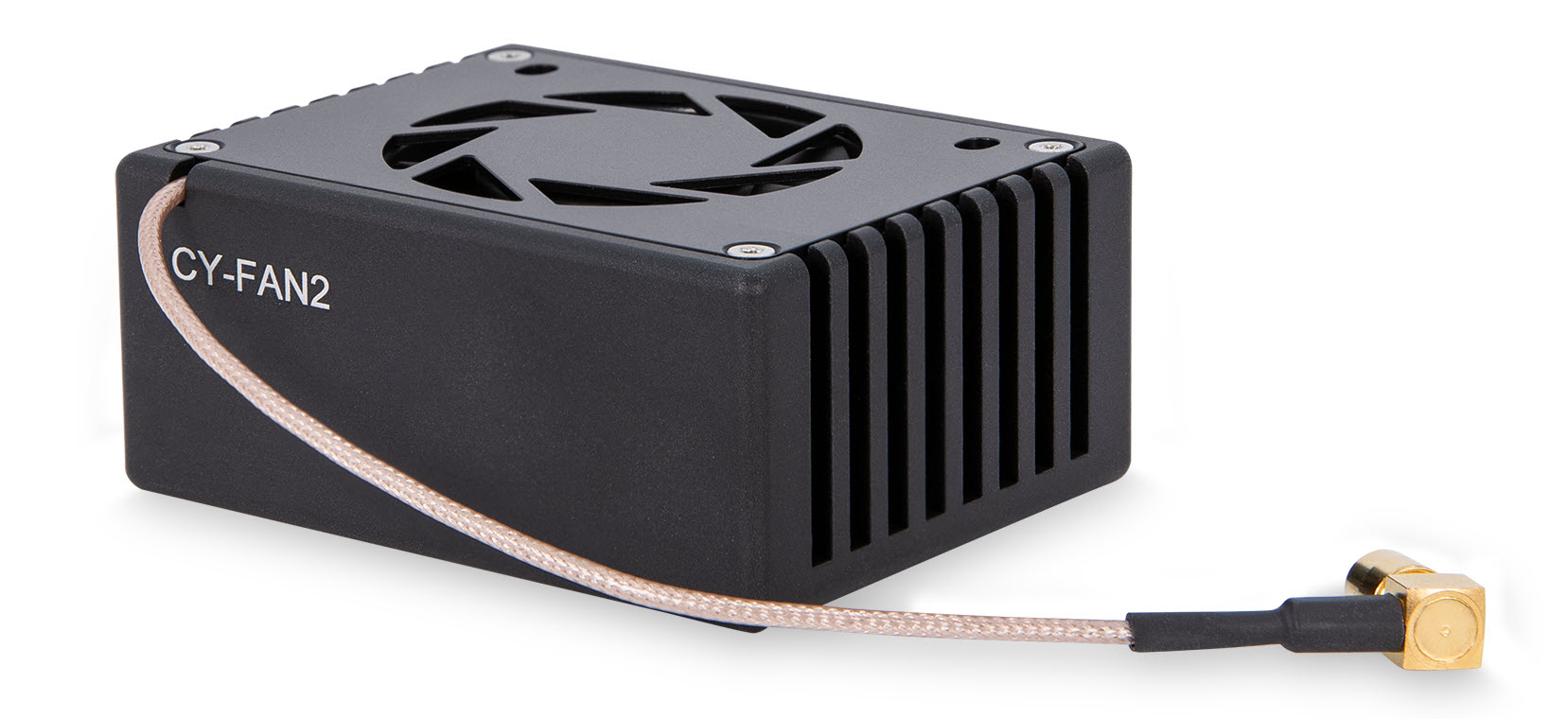

Active Fan#
- 注文番号： 2200001398
- アクティブファンには、アクティブファンをカメラに取り付けるための 2 本のネジが付属しています。
技術図面#
物理的仕様#
| 寸法 | 技術図面を参照してください |
| 速度 | 5400 rpm |
| 電圧範囲 | 4.5 ～ 5.5 VDC |
| 電源入力 | 0.7 W |
| ケーブル長 | 150 mm |
| アクティブファンコネクター | Rosenberger 59K204-301L5 |
| ネジ | M4 × 7 mm, DIN 7984 |
概要#
| RoHS適合 | はい |
| KC Compliance | はい |
| 保証 | 3年 |
カメラ、取り付け、放熱の提供の詳細については、boost Vカメラモデルに関するトピック、ハードウェアの取り付けおよび放熱の提供トピックを参照してください。
