Basler Light Spot-26FWHM-x#
主な機能#
- 2つの動作モードを備えた内部LEDコントローラー
- BaslerSLP Strobe Controllerと互換性があります
- 事前設定済みのハードウェアコンポーネント
- さまざまなサイズとLEDの色
一般仕様#
| Basler Light Spot-26FWHM-Red | Basler Light Spot-26FWHM-White | Basler Light Spot-26FWHM-Blue | Basler Light Spot-26FWHM-Infrared | |
|---|---|---|---|---|
| 注文番号 | 2200000856 | 2200000752 | 2200000825 | 2200000887 |
| ピーク波長 | 625nm | - | 465nm | 850 nm |
| 色温度 | - | 5000 K | - | - |
| LEDの色 | 赤 | White | 青 | 赤外線 |
| ビーム角度 | 26° | 26° | 26° | 26° |
| 推奨されるライト撮影距離 | 50～500mm | 50～500mm | 50～500mm | 50～500mm |
| リスククラス（IEC 62471 に準拠） | RG1 | RG1 | RG2 | RG2 |
| Basler Light Spot-26FWHM-x | |
|---|---|
| 適合性 | CE (RoHSを含む)、FCC、IP54、UKCA お使いのライトモデルの証明書 詳細については、Baslerウェブサイトのコンプライアンスセクションを参照してください。 |
LED仕様#
| スポットライトシリーズ26FWHM-x | |
|---|---|
白色LEDの発光パワー（ルーメン） | 818 |
赤色LEDの放射パワー（mW） | 360 |
| 放射束： 青色LED (mW) | TBD |
IR LEDの放射パワー（mW） | 2622 |
電気仕様#
| スポットライトシリーズ26FWHM-x | |
|---|---|
| 電圧制御モードに必要な電力 | 24VDC ± 10%、 8W |
| 電流制御モードに必要な電流 | 600mA |
| ストロボモードの推奨最大LED電流 （50%デューティーサイクル、100msパルス） | 900mA |
| ストロボモードの推奨最大LED電流 （25%デューティーサイクル、20msパルス） | 1200mA |
| ストロボモードの推奨最大LED電流 （10%デューティーサイクル、5msパルス） | 1500mA |
| ストロボモードでの推奨フラッシュ時間（分） | 100µs |
機械的仕様#
| スポットライトシリーズ26FWHM-x | |
|---|---|
| 寸法 （H x W x D） | 56 x 46 x 46mm |
| 重量 | 200 g |
| 材料 | PMMAライトカバー付きアルマイトハウジング |
| コネクター | M8ソケット、4ピンオスコネクター |
スポットライトの寸法#
環境要件#
| 動作中の温度 | 10～30 °C (50～86 °F) / 45 °C (113 °F)a |
| 動作中の湿度 | 30-70% |
-
追加の放熱対策を行わない常時点灯動作の場合、最高30 °C (86 °F)を推奨します。最高45 °C (113 °F)にするには、放熱対策が必須です。
最大デューティ比10 %のフラッシュ発光動作の場合は、最高45 °C (113 °F)まで許容されます。
パフォーマンスチャート#
ピーク照度対光作動距離（LWD）#
情報
図は次の基準モデルに基づいています：BL Spot-26FWHM-White
スペクトル#

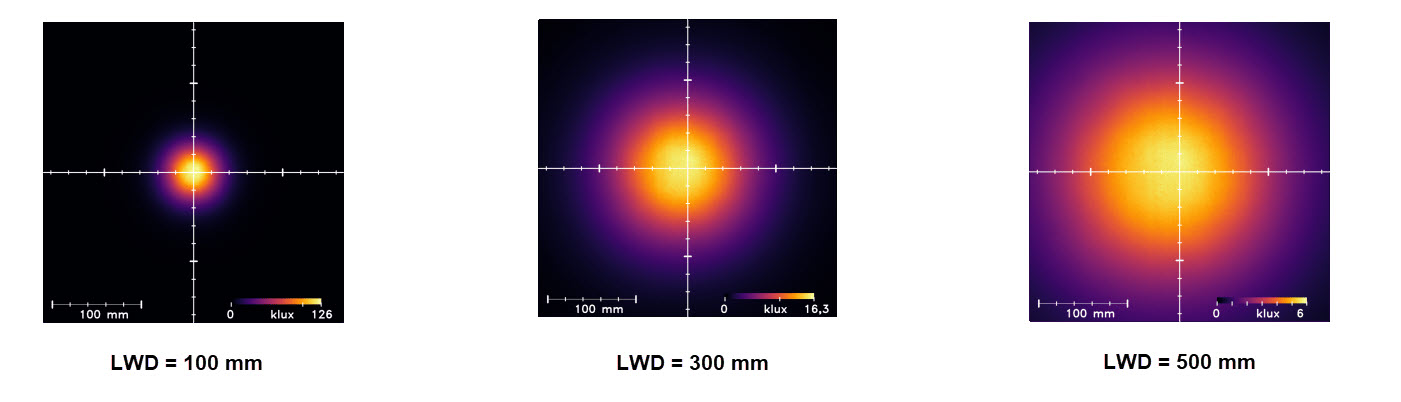

均一性#
情報
上のグラフの値はmm単位で測定されています。
