Basler Light Bar-10x100-x#
情報
写真は実際の製品の外観とはやや異なる場合があります。
主な機能#
- 2つの動作モードを備えた内部LEDコントローラー
- BaslerSLP Strobe Controllerと互換性があります
- 事前設定済みのハードウェアコンポーネント
- さまざまなサイズとLEDの色
一般仕様#
| Basler Light Bar-10x100-Red | Basler Light Bar-10x100-White | Basler Light Bar-10x100-Blue | Basler Light Bar-10x100-Infrared | |
|---|---|---|---|---|
| 注文番号 | 2200000841 | 2200000737 | 2200000810 | 2200000872 |
| 注文番号、IP67ライト | 2200002491 | 2200002490 | 2200002492 | 2200002493 |
| ピーク波長 | 625nm | - | 465nm | 850 nm |
| 色温度 | - | 5000 K | - | - |
| LEDの色 | 赤 | White | 青 | 赤外線 |
| 発光エリア | 10 x 100mm | 10 x 100mm | 10 x 100mm | 10 x 100mm |
| 推奨されるライト撮影距離 | 10～150mm | 10～150mm | 10～150mm | 10～150mm |
| リスククラス（IEC 62471 に準拠） | 免除 | RG1 | RG1 | 免除 |
| Basler Light Bar-10x100-x | |
|---|---|
| 適合性 | CE (RoHSを含む)、FCC、IP54、IP67、UKCA 上の表の「Order number, IP67」に記載されているライトはIP67に準拠しています。その他のライトはIP54のみに適合しています。 お使いのライトモデルの証明書 詳細については、BaslerウェブサイトのComplianceセクションを参照してください。 |
LED仕様#
| バーライトシリーズ10x100-x | |
|---|---|
白色LEDの発光パワー（ルーメン） | 500 |
赤色LEDの放射パワー（mW） | 680 |
| 放射束： 青色LED (mW) | 1060 |
IR LEDの放射パワー（mW） | 650 |
電気仕様#
| バーライトシリーズ10x100-x | |
|---|---|
| 電圧制御モードに必要な電力 | 24VDC ± 5%、 3W |
| 電流制御モードに必要な電流 | 赤、白、青：150mA 赤外線：225mA |
| ストロボモードの推奨最大LED電流 （50%デューティーサイクル、100msパルス） | 赤、白、青：300mA 赤外線：絶対に使用しないでください。 |
| ストロボモードの推奨最大LED電流 （25%デューティーサイクル、20msパルス） | 赤、白、青：600mA 赤外線：絶対に使用しないでください。 |
| ストロボモードの推奨最大LED電流 （10%デューティーサイクル、5msパルス） | 赤、白、青：900mA 赤外線：450mA |
| 赤外線のみ：ストロボモードの推奨最大LED電流 （1%デューティーサイクル、100µsパルス） | 675mA |
| ストロボモードでの推奨フラッシュ時間（分） | 100µs |
機械的仕様#
| バーライトシリーズ10x100-x | |
|---|---|
| 寸法 （H x W x D） | 18 x 110 x 20mm |
| 重量 | 90 g |
| 材料 | PMMAライトカバー付き黒色アルマイトハウジング |
| コネクター | M8ソケット、4ピンオスコネクター |
バーライトの寸法#
コネクターのピン番号#
情報
ライトのコネクターのピン割り当ては、内部コントローラーと外部コントローラーのどちらを使用するかによって異なります。詳細については、「インストール」の章のそれぞれのテーブルを参照してください。
環境要件#
| 動作中の温度 | 10～30 °C (50～86 °F) / 45 °C (113 °F)a |
| 動作中の湿度 | 30-70% |
-
追加の放熱対策を行わない常時点灯動作の場合、最高30 °C (86 °F)を推奨します。最高45 °C (113 °F)にするには、放熱対策が必須です。
最大デューティ比10 %のフラッシュ発光動作の場合は、最高45 °C (113 °F)まで許容されます。
パフォーマンスチャート#
ピーク照度対光作動距離（LWD）#
情報
図は次の基準モデルに基づいています：BL Bar-10x100-White。
スペクトル#

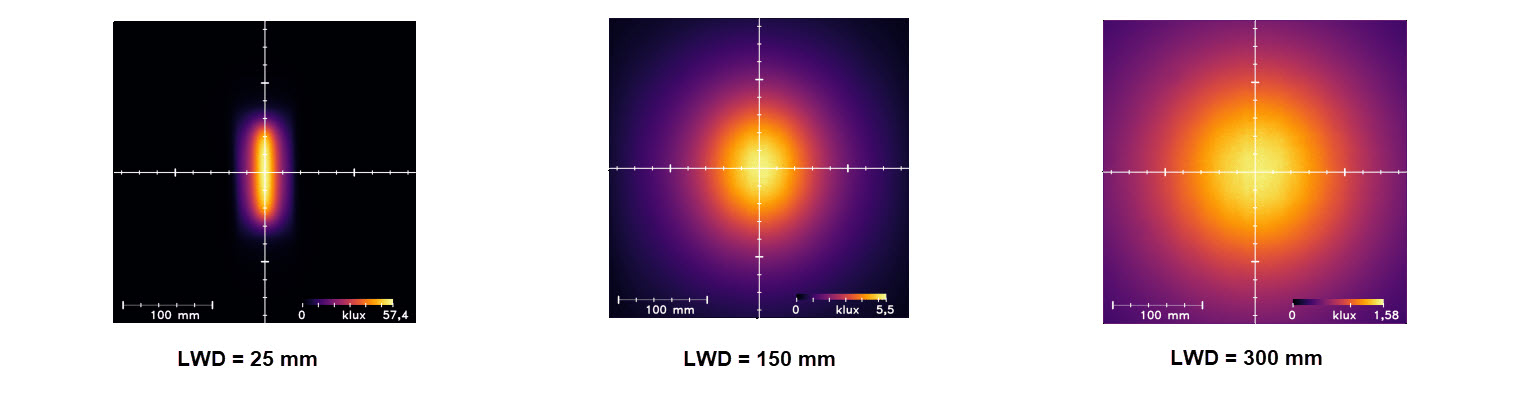

均一性#
情報
上のグラフの値はmm単位で測定されています。
