Basler Light Coaxial-100x100-x#

Basler Coaxial Lights can be used for surface inspection of highly reflective objects or for barcode reading.

Basler Light Coaxial

主な機能#

	Basler Light Coaxial-100x100-Red	Basler Light Coaxial-100x100-White	Basler Light Coaxial-100x100-Blue	Basler Light Coaxial-100x100-Infrared
注文番号	2200000858	2200000796	2200000827	2200000889
ピーク波長	625nm	-	465nm	850 nm
Color Temperature	-	5000 K	-	-
LEDの色	赤	White	青	赤外線
発光エリア	100 x 100mm	100 x 100mm	100 x 100mm	100 x 100mm
推奨されるライト撮影距離	1～30mm	1～30mm	1～30mm	1～30mm
リスククラス（IEC 62471 に準拠）	Exempt	Exempt	Exempt	Exempt

	Basler Light Coaxial-100x100-x
適合性	CE (includes RoHS), FCC, IP54, UKCA Certificates for your light model For more information, see the Compliance section of the Basler website.

	同軸ライトシリーズ100x100-x

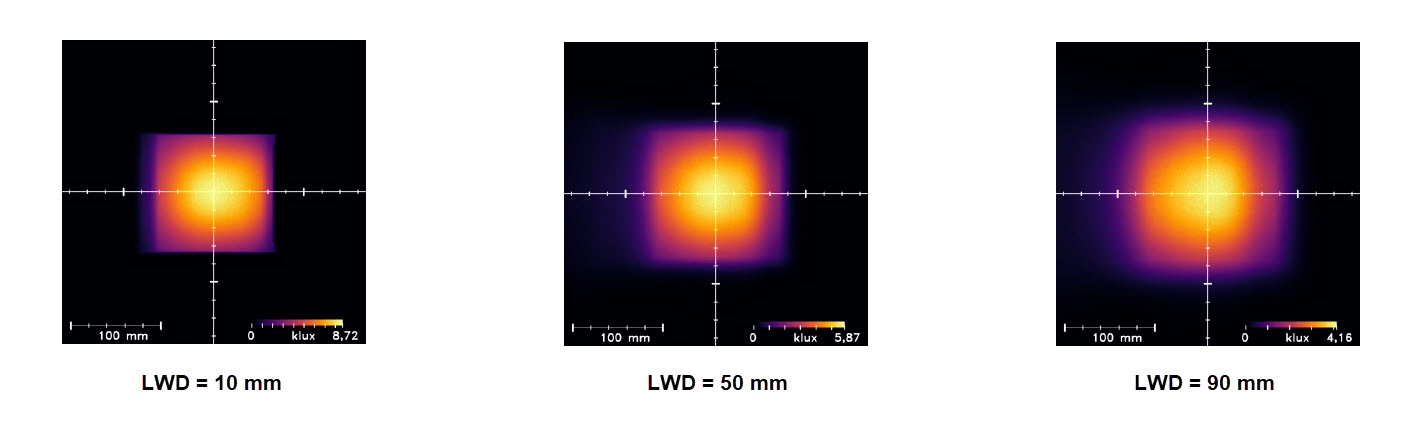

距離0mmでの白色LED の照度	14klux

	同軸ライトシリーズ100x100-x
電圧制御モードに必要な電力	24VDC±10%、 11W
電流制御モードに必要な電流	赤、白、青：600mA 赤外線：900mA
ストロボモードの推奨最大LED電流（50%デューティーサイクル、100msパルス）	赤、白、青：1200mA 赤外線：絶対に使用しないでください。
ストロボモードの推奨最大LED電流（25%デューティーサイクル、20msパルス）	赤、白、青：1800mA 赤外線：絶対に使用しないでください。
ストロボモードの推奨最大LED電流（10%デューティーサイクル、5msパルス）	赤、白、青：2400mA 赤外線：1800mA
赤外線のみ：ストロボモードの推奨最大LED電流（1%デューティーサイクル、100µsパルス）	2700mA
ストロボモードでの推奨フラッシュ時間（分）	100µs

	同軸ライトシリーズ100x100-x
寸法（H x W x D）	150 x 150 x 151mm
重量	1200 g
材料	黒色アルミニウムハウジング、反射防止カバーおよび半透明ミラーはガラス製
コネクター	M8ソケット、4ピンオスコネクター

Basler Coaxial Light 100x100x

Connector Pin Numbering Basler Light

情報

ライトのコネクターのピン割り当ては、内部コントローラーと外部コントローラーのどちらを使用するかによって異なります。詳細については、「インストール」の章のそれぞれのテーブルを参照してください。


動作中の温度	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
動作中の湿度	30-70%

For steady light operation without additional heat dissipation measures, a maximum of 30 °C (86 °F) is recommended. For a maximum of 45 °C (113 °F), heat dissipation measures are mandatory.
For flash light operation with a maximum 10 % duty cycle, a maximum of 45 °C (113 °F) is also permissible.
