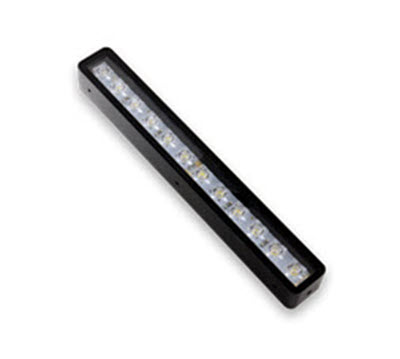

Basler Light Bar-17x200-Power-x#

Basler High-Power Bar Lights can be used in various applications where a high light intensity is required and to illuminate objects at long distances.

主な機能#

2つの動作モードを備えた内部LEDコントローラー
BaslerSLP Strobe Controllerと互換性があります
事前設定済みのハードウェアコンポーネント
さまざまなサイズとLEDの色

一般仕様#

	Basler Light Bar-17x200-Power-Red	Basler Light Bar-17x200-Power-White	Basler Light Bar-17x200-Power-Blue	Basler Light Bar-17x200-Power-Infrared
注文番号	2200002525	2200002524	2200002526	2200002527
Order Number, IP67 Lights	2200002531	2200002530	2200002532	2200002533
LEDの色	赤	White	青	赤外線
発光エリア	17 x 200 mm	17 x 200 mm	17 x 200 mm	17 x 200 mm
推奨されるライト撮影距離	250–900 mm	250–900 mm	250–900 mm	250–900 mm
リスククラス（IEC 62471 に準拠）	RG1	RG1	RG1	RG1

	Basler Light Bar-17x200-Power-x
適合性	CE (includes RoHS), IP54, IP67 The lights listed under “Order number, IP67” in the table above are IP67-compliant. All other lights only have IP54 conformity.

LED仕様#

	Bar Light Series 17x200-Power-x
Luminous Power of White and Blue LEDs (lumen)	TBD
赤色LEDの放射パワー（mW）	TBD
IR LEDの放射パワー（mW）	TBD

電気仕様#

	Bar Light 17x200-Power-x
電圧制御モードに必要な電力	24 VDC ± 5 %, Red: 9 W, White and Blue: 12 W Infrared: 7 W
電流制御モードに必要な電流	Red, White, Blue, Infrared: 600 mA
Recommended max. LED Current for Strobe Mode (50 % Duty Cycle, < 500 ms Pulses)	Red, White, Blue, Infrared: 1200 mA
Recommended max. LED Current for Strobe Mode (25 % Duty Cycle, < 50 ms Pulses)	Red, White, Blue, Infrared: 1800 mA
Recommended max. LED Current for Strobe Mode (10 % Duty Cycle, < 5 ms Pulses)	Red, White, Blue, Infrared: 2400 mA
ストロボモードでの推奨フラッシュ時間（分）	100µs

機械的仕様#

	Bar Light 17x200-Power-x
寸法（H x W x D）	27 x 210 x 23 mm
重量	250 g
材料	PMMAライトカバー付き黒色アルマイトハウジング
コネクター	M12 5-pin male

バーライトの寸法#

Basler Bar Light 17x200x

コネクターのピン番号#

情報

The lights are equipped with an M12 5-pin connector. For more information about the installation, see here.

情報

ライトのコネクターのピン割り当ては、内部コントローラーと外部コントローラーのどちらを使用するかによって異なります。詳細については、「インストール」の章のそれぞれのテーブルを参照してください。

環境要件#


動作中の温度	10–30 °C (50–86 °F) / 40 °C (104 °F)^a
動作中の湿度	30-70%

For steady light operation without additional heat dissipation measures, a maximum of 30 °C (86 °F) is recommended. For a maximum of 45 °C (113 °F), heat dissipation measures are mandatory.
For flash light operation with a maximum 10 % duty cycle, a maximum of 45 °C (113 °F) is also permissible.
