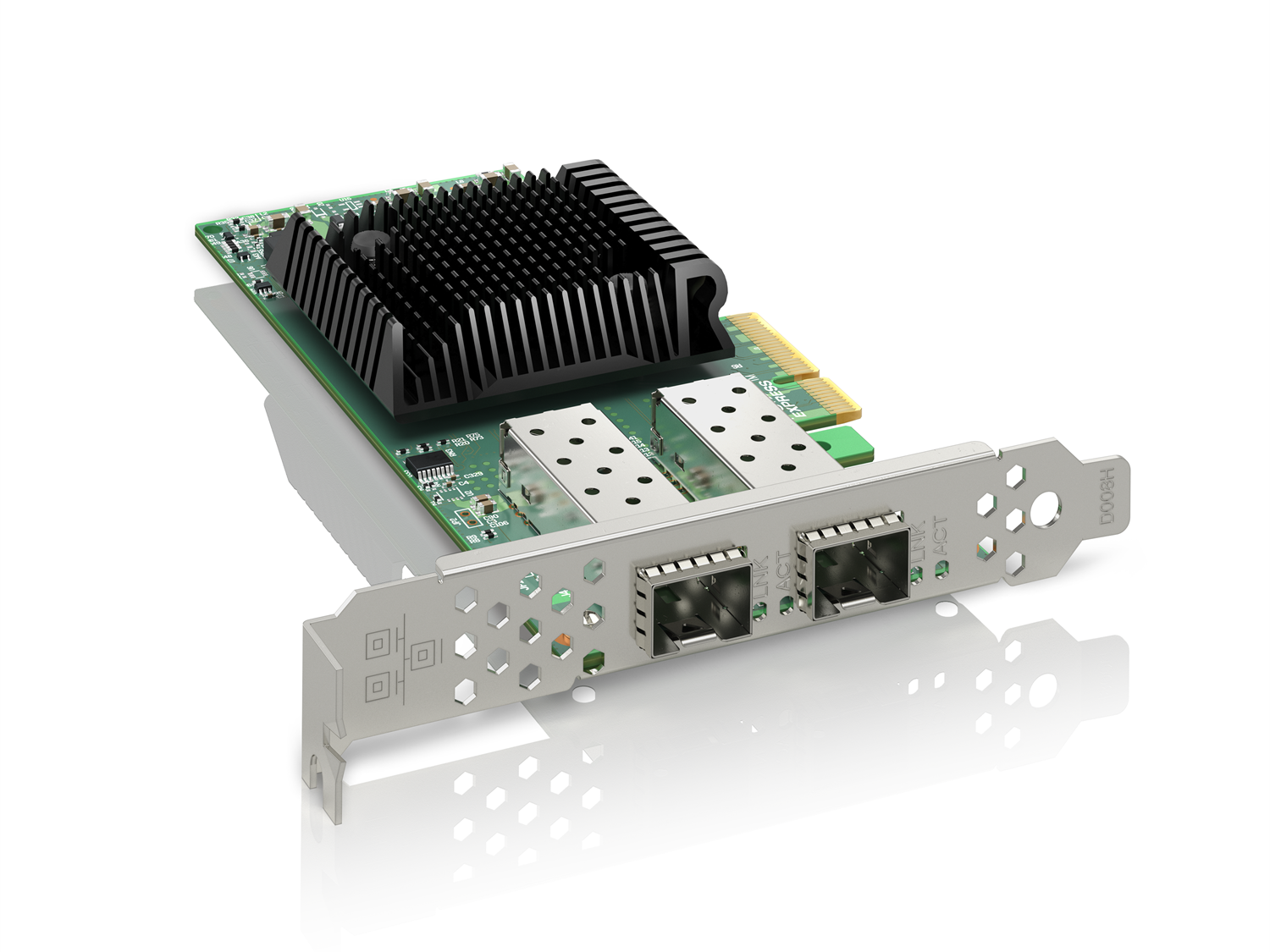

Basler 10GigE インターフェイスカード、2-CH、SFP+#
情報
GigE Vision 3.0 (GEV 3.0) の GVRSP ストリーミングモードには、RDMA (Remote Direct Memory Access) のサポートが必要です。
Windows環境では、インターフェイスカードはデフォルトドライバーによってRDMA機能非対応の標準ネットワークアダプターとして認識されます。Basler 10GigE インターフェイスカード、2-CH、SFP+のRDMA機能を有効にするには、WinOF-2ドライバーパッケージからWinOF-2ドライバーを10GigEインターフェイスカードに必ずインストールしてください。
Linux環境では、通常、インターフェイスカードはLinuxカーネルによってネイティブサポートされています（mlx5ドライバーなど経由）。
フェイルセーフとして、Basler 10GigE インターフェイスカード、2-CH、SFP+のRDMA機能を有効にするには、RDMA Verbsライブラリ（libibverbs.so）とRDMA Connection Managerライブラリ（librdmacm.so）がインストールされていることを確認してください。システムにインストールされていない場合は、インストールを行ってください。
情報
このインターフェイスカードは、次のトランシーバーモジュールに対応しています：
トランシーバー 10GBASE-T、銅線-SFP+変換（注文番号：2200003062）
トランシーバーモジュールをインターフェースカードのSFP+ポートに挿入します。トランシーバーモジュールのRJ-45コネクタを、Basler Cable GigE, Cat6a, RJ45 sl hor/RJ45, Sなどの適切なイーサネットケーブルに接続します。
主な機能#
- GigE Visionに対応済み
- 1 Gbpsおよび10 Gbpsのリンク速度に対応したデュアルSFP+ポート
- RDMA (Remote Direct Memory Access)
- SR-IOV (Single Root I/O Virtualization)
- IEEE 1588 Precision Time Protocol （ PTP ）
- PXE/UEFIネットワークブート対応
- Baslerが割り当てたMACアドレス範囲を使用して識別を簡素化します
一般仕様#
| 10GigE インターフェースカード、2-CH、SFP+ | |
|---|---|
| 注文番号 | 2200003069 |
| イーサネットコントローラ | Mellanox ConnectX-4 |
| ポートの数 | 2 |
| ポート | SFP+ |
| データレート | 1ポートあたり 1 Gbps / 10 Gbps |
| 追加のロープロファイルブラケット | はい |
| PCIeのバージョンとレーン | 3.0 x4 |
| サポートされている規格 | IEEE 802.3ae (10 Gigabit Ethernet) IEEE 802.3az (Energy Efficient Ethernet) IEEE 802.3ap (Ethernet local area, access, and metropolitan area networks) IEEE 802.3ad (Link Aggregation and Link Aggregation Control Protocol (LACP)) IEEE 802.1AX (Link Aggregation) IEEE 802.1Q, 802.1P (VLAN Tagging and Traffic Prioritization) IEEE 802.1Qaz (ETS - Enhanced Transmission Selection) IEEE 802.1Qbb (PFC - Priority-based Flow Control) IEEE 802.1Qbg (Edge Virtual Bridging) IEEE 1588v2 (Precision Time Protocol (PTP)) |
| 追加機能 | RDMA、SR-IOV、PXE/UEFI、1588 PTP |
| サポートされている物理層インターフェース | 10GBASE-SR/LR（光モジュールおよびAOC） SFP+ 10GbE DAC（ダイレクトアタッチ銅線ケーブル） |
| 適合性 | CE、FCC、RoHS 詳細については、Basler ウェブサイトのコンプライアンスセクションを参照してください。 |
| 消費電力 | 5.9 W（最小）、9.3 W（最大） |
| ジャンボフレームの 最大パケットサイズ | 最大9.2 kB |
ジャンボフレーム
ジャンボフレームの最大パケットサイズを使用する場合は、ネットワーク構成 (GigE カメラ)トピックの説明に従って、ネットワークアダプターを最大値に設定してください。
LEDステータス#
| LED | 10 Gbps での状態 | 1 Gbpsでの状態 |
|---|---|---|
| リンクLED | 緑点灯 | 緑点灯 |
| アクティビティ LED | 緑に点滅 | 緑に点滅 |
GigEインターフェースカードの寸法#
環境要件#
Basler GigEインターフェースカードは屋内使用専用です。
| 動作温度 | -10～60°C（14～140°F） |
| 保管温度 | -40～70 °C (-40～158 °F) |
| 湿度 | 最大相対湿度90 %、結露なし（35 °Cで規定） |
動作中の温度が指定範囲内に収まるよう、十分な空気循環を確保してください。通常、追加の冷却装置は必要ありませんが、必要に応じて設置してください。
