Basler Lens C23T-03-110-VI#
主な機能#
- センサーサイズが2/3までのすべてのBaslerカメラに適合
- 金属製ハウジング
- Cマウント
- 可変絞り
- 優れたコストパフォーマンス
情報
以下のセクションに示す技術データは、公称設計値です。納入された製品の実際の値は、公称設計値とは異なる場合があります。
一般仕様#
| C23T-03-110-VI | |
|---|---|
| 注文番号 | 2200002840 |
| 倍率 β (x) | 0.3 |
| ワーキングディスタンス WD (mm) | 110 |
| 絞り範囲 | F5.6–F32 |
| 理論上の物方解像度 (µm) (f/#により異なる) | 12.5–71.4 |
| MTF30 (lp/mm) (f/#により異なる) | 170–32 |
| 開口数 N.A. (f/#により異なる) | 0.027–0.0047 |
| 物方の理論上の被写界深度 (mm) (f/#により異なる) | 5–28.4 |
| イメージサークル (⌀ mm) | 11mm（2/3インチフォーマット） |
| 像方歪曲収差 (% 最大、標準) | 0.04 |
| 波長範囲 | 可視（400～700nm） |
| 物方テレセントリック性 (° 最大、標準) | 0.03 |
機械的仕様#
| C23T-03-110-VI | |
|---|---|
| カメラマウント | Cマウント |
| レンズ全長 | 122.5 |
| 同軸照明 | いいえ |
レンズの寸法#
→お使いのBasler LensのCAD／技術図面をダウンロードします。
パフォーマンスチャート#

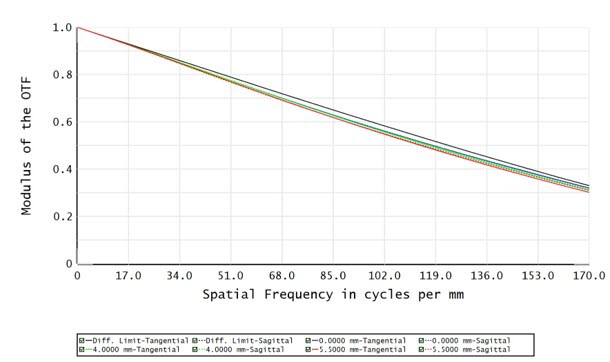

解像度対画像の高さ#
条件：f/6.7、多色光 @ 最適パフォーマンスを発揮するF値
