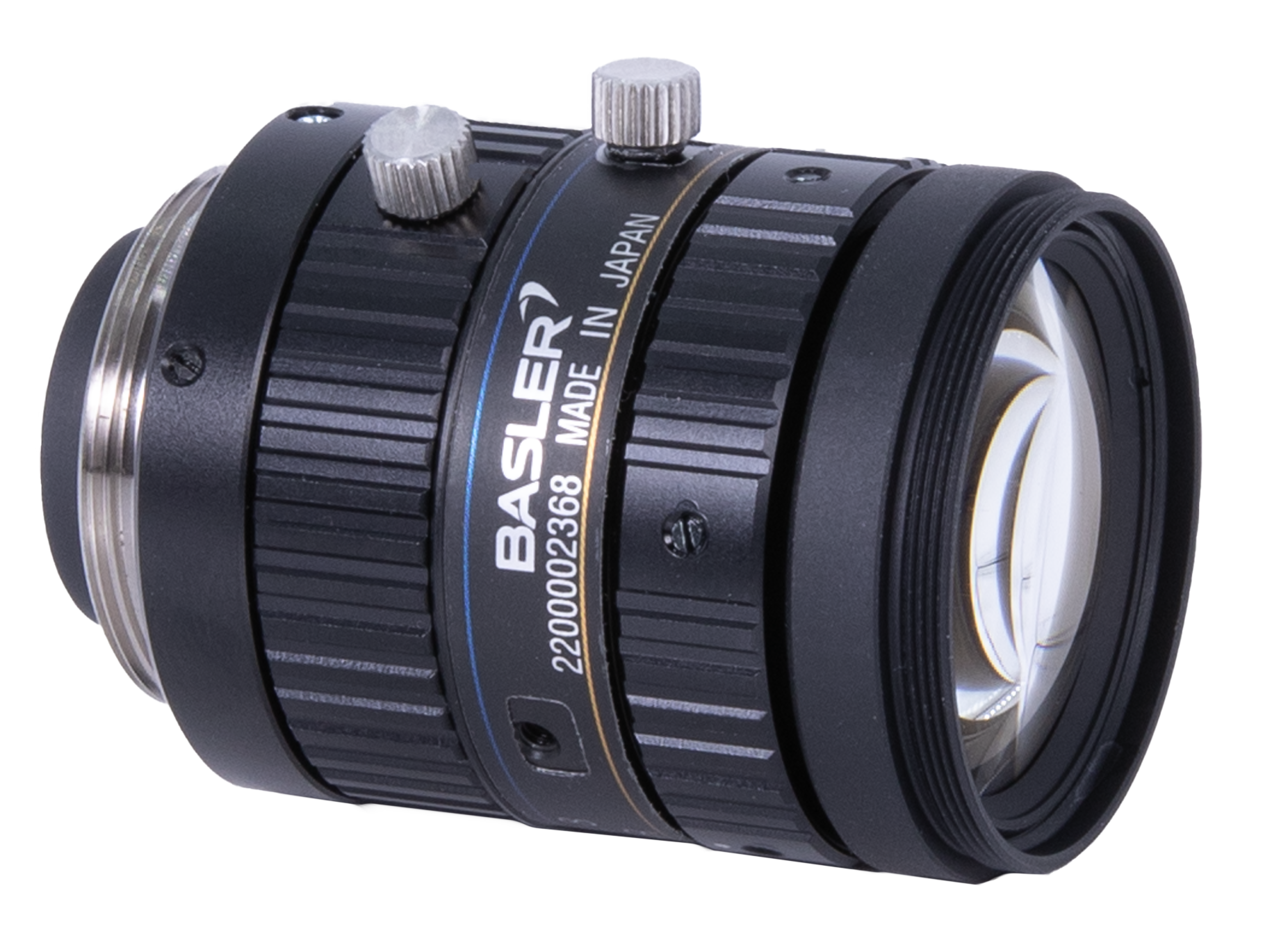

Basler Lens C23-0828-16M#
主な機能#
- センサーサイズが2/3までのすべてのBaslerカメラに適合
- 金属製ハウジング
- Cマウント
- アイリスおよびフォーカス用の固定ネジ
- アイリスリングとレンズバレルの絞りインジケーター
- 高コントラスト
情報
以下のセクションに示す技術データは、公称設計値です。納入された製品の実際の値は、公称設計値とは異なる場合があります。
一般仕様#
| C23-0828-16M | |
|---|---|
| 注文番号 | 2200002368 |
| 焦点距離f' | 8 mm ± 5 % |
| 絞り範囲 | F2.8～F16 |
| 最高解像度の絞り | F4 |
| イメージサークル | 11.8 mm (2/3" format) |
| フォーカス範囲 | 0.1mから無限大 |
| 最適な撮影距離 | 0.3 m |
| 開放絞りでの相対照度 | 66.6 % |
| 解像度 | Designed for 250 LP/mm (2.0 µm pixel size, see Resolution versus Image Height) |
| MTF Measured in the Center at 180 LP/mm / 250 LP/mm (conditions: F2.8, polychromatic, 0.4 m working distance) | 0.59 / 0.46 |
| MTF Measured in the Corner (80% field) at 180 LP/mm / 250 LP/mm (conditions: F2.8, polychromatic, 0.4 m working distance) | 0.41 / 0.28 |
| 光学歪み／TV歪み | 0.07 % / -0.02% |
| 視野角、2/3インチフォーマット | Horizontal: 56.4° Vertical: 43.98° |
| Angle of View, 1/2" Format | Horizontal: 42.6° Vertical: 32.6° |
| 波長範囲 | 可視（400～700nm） |
| バック焦点距離、のF | 10.2 mm |
→「用語（Baslerレンズ）」を参照。
機械的仕様#
| C23-0828-16M | |
|---|---|
| フランジバック | 17.526 mm |
| マウント | Cマウント |
| 重量 | Approx. 89 g |
| フォーカス／アイリスの操作 | 手動 |
レンズの寸法#
→お使いのBasler LensのCAD／技術図面をダウンロードします。
注意事項、マウント、クリーニング（Baslerレンズ）#
→「注意事項、マウント、クリーニング（Baslerレンズ）」を参照。
環境要件#
| 動作中の温度 | -10～50°C（14～122°F） （最良の結果を得るために、動作温度が安定しているときにフォーカスを調整します。） |
| 動作中の湿度 | max. 90 % relative humidity, non-condensing |
| 保管中の温度 | -10～50°C（14～122°F） |
パフォーマンスチャート#

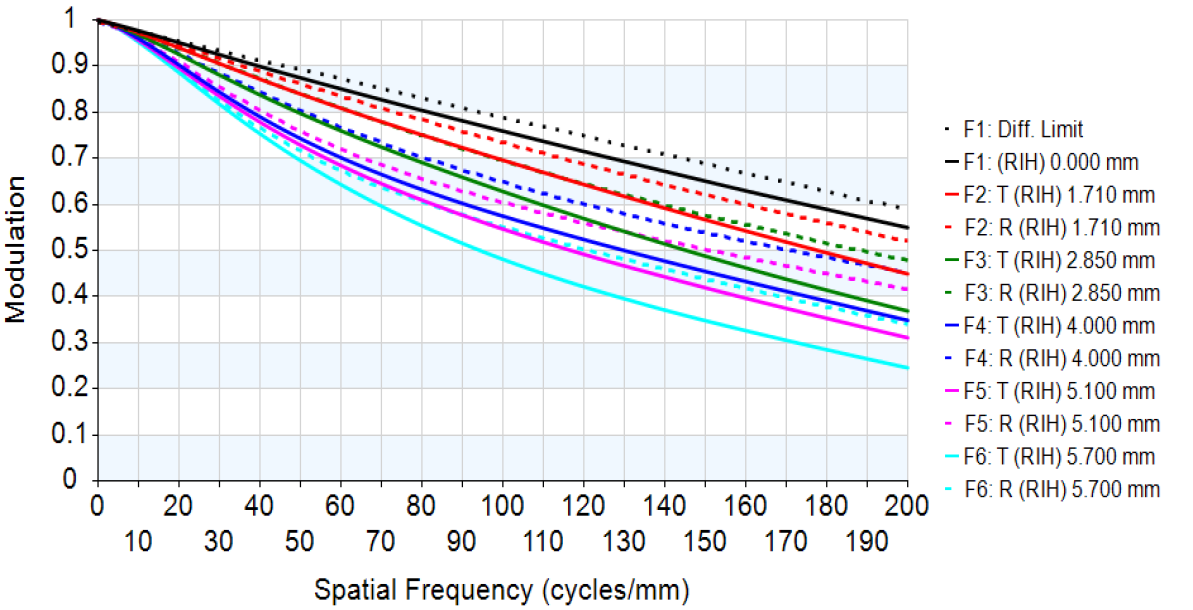

解像度対画像の高さ#
Conditions: f/2.8, polychromatic, 0.3 m working distance
